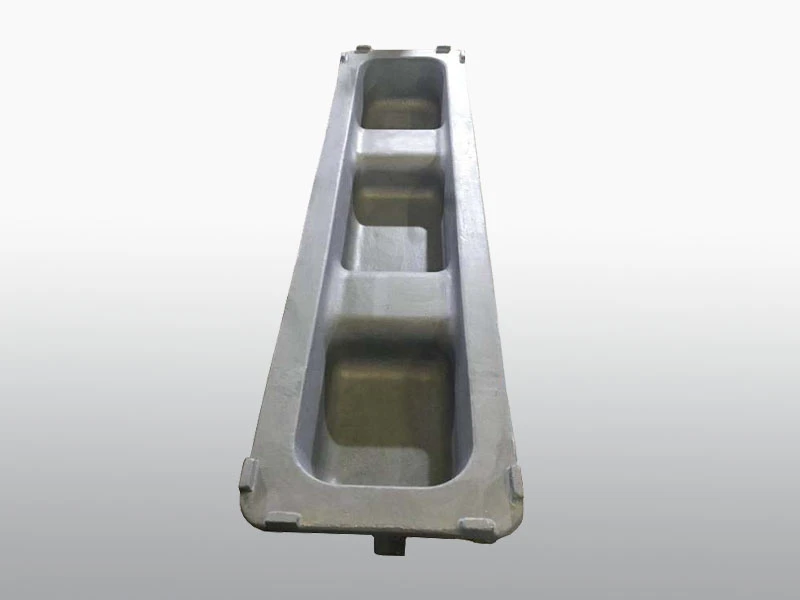

7-9kg lingottiere piccolesono solitamente realizzati con materiali resistenti alle alte temperature, come grafite, acciaio, ghisa, ecc. Solitamente vengono utilizzati per la fusione di piccoli lingotti metallici, colate sperimentali, ecc. Pertanto, scegliere le lingottiere giuste è la chiave per ottenere risultati accurati e coerenti risultati della fusione nelle operazioni di lavorazione dei metalli.
Quali sono le dimensioni tipiche di lingottiere da 7-9kg?
Le lingottiere da 7-9kg di piccole dimensioni hanno in genere le seguenti dimensioni:
Lunghezza:10-12 pollici (250-300mm). La lunghezza dello stampo deve essere sufficiente per accogliere la dimensione del lingotto desiderata fornendo allo stesso tempo spazio aggiuntivo sufficiente per il sistema di canale di colata e canale.
Larghezza:3-4 pollici (75-100mm). La larghezza è determinata dalla larghezza desiderata del lingotto e dai requisiti di spazio per il sistema di canali.
Altezza:2-3 pollici (50-75mm). L'altezza dello stampo dovrà essere adeguata a contenere il volume di metallo previsto per il lingotto, tenendo conto dei normali tassi di ritiro durante la cementazione.
Queste dimensioni forniscono una dimensione adeguata della cavità dello stampo per la colata della maggior parte delle leghe in lingotti da 7-9kg. Le forme rettangolari sono comuni grazie alle loro efficienti proprietà di impilamento e trasporto. Tuttavia, è possibile utilizzare anche altre piccole forme di stampo a seconda della particolare applicazione e dei prerequisiti.
Come vengono calcolate la capacità e le dimensioni del lingotto?
Calcolo della capacità e delle dimensioni di un7-9kg di stampi per lingotti piccolicoinvolge diversi fattori chiave:
◆ Tipo e densità della lega del lingotto:La densità della lega influenza il volume richiesto della cavità dello stampo. Le leghe a densità più elevata richiederanno meno volume per raggiungere il peso target del lingotto.
◆ Peso target del lingotto:Il carico ideale del lingotto, per questa situazione, 7-9kg, è un limite urgente nel decidere la dimensione e il limite dello stampo.
◆ Fattore di restringimento:Ciascuna combinazione ha un particolare fattore di ritiro che deve essere considerato durante la progettazione. Comunemente, viene applicata una variabile di contrazione del 5-8% per rappresentare la diminuzione del volume durante la cementazione.
◆ Rapporti di progettazione:Le considerazioni sul piano, ad esempio, le proporzioni tra livello e larghezza e lunghezza, sono importanti per garantire la solidità e la stampabilità del lingotto. Queste proporzioni aiutano a decidere la forma generale e gli aspetti dello stampo.
◆ Dimensioni standard dei lingotti:Anche le preferenze dei clienti per le dimensioni standard dei lingotti possono influenzare il design della cavità dello stampo.
Tenendo conto di questi fattori, è possibile calcolare con precisione la dimensione della cavità dello stampo per produrre lingotti nell'intervallo di peso desiderato di 7-9 kg dopo aver considerato il ritiro. Il software di simulazione è comunemente utilizzato per ottimizzare la progettazione e la capacità della lingottiera, garantendo processi di colata efficienti ed efficaci.
Quali sono le considerazioni chiave nella progettazione degli stampi?
Progettare un efficace7-9kg di stampi per lingotti piccoliimplica considerare diversi aspetti chiave per garantire prestazioni ottimali e qualità del getto:
◆ Dimensioni della cavità:La cavità dello stampo dovrebbe essere progettata per garantire la capacità ideale del lingotto, considerando variabili come il tipo di amalgama, il peso e il tasso di ritiro. Anche la dimensione della cavità dovrebbe essere migliorata per un utilizzo efficace dei materiali e per limitare gli sprechi.
◆ Angoli di rastremazione o di sformo:Includere angoli conici o di spoglia nella progettazione dello stampo è essenziale per facilitare la rimozione del lingotto solidificato senza causare danni allo stampo o al lingotto stesso. L'angolo deve essere selezionato attentamente per bilanciare una facile rimozione con la minimizzazione dei difetti nella forma del lingotto.
◆ Modelli di alette standard:L'inclusione di modelli di alette standard sul fondo dello stampo consente una più facile movimentazione e trasporto dei lingotti una volta fusi e solidificati. Il modello delle alette deve essere selezionato in base al metodo di movimentazione desiderato e ai requisiti dei processi a valle che utilizzeranno i lingotti.
◆ Costruzione robusta:Lo stampo deve essere sviluppato vigorosamente per sopportare la tensione e le calde ansie sperimentate durante il sistema di progettazione, garantendo durata e esecuzione stabile. La scelta e la configurazione del materiale dovrebbero tenere conto dei normali carichi meccanici, degli angoli di temperatura e delle proprietà di estensione calda dello stampo.
◆ Rivestimento adeguato:L'applicazione di una copertura adeguata alle superfici dello stampo impedisce al composto di rimanere, garantendo uno scarico regolare del lingotto e mantenendo la natura dello stampo nel lungo periodo. La scelta del rivestimento dovrebbe basarsi sulla lega da colare e sulle condizioni di temperatura e pressione sperimentate durante la fusione.
◆ Disposizioni di raffreddamento:L'implementazione di dispositivi di raffreddamento come traferri o linee di raffreddamento all'interno della progettazione dello stampo aiuta a regolare il processo di solidificazione e a controllare la distribuzione della temperatura per una qualità uniforme del lingotto. La progettazione del sistema di raffreddamento dovrebbe ottimizzare la velocità di raffreddamento e ridurre al minimo i gradienti termici per ridurre il rischio di difetti nella struttura del lingotto.
◆ Capacità di stampaggio meccanizzato:La capacità di stampaggio motorizzata migliora l'efficienza e l'efficacia del sistema di progettazione, considerando uno stampaggio stabile e preciso dei lingotti. La progettazione del sistema di automazione dovrebbe essere ottimizzata per ridurre i tempi di ciclo, minimizzare il tasso di scarti e migliorare la sicurezza.
Tenendo conto di queste considerazioni vitali nel progetto dello stampo, i produttori possono razionalizzare le loro lingottiere per creare in modo affidabile lingotti di prima qualità che soddisfino i dettagli necessari garantendo al contempo competenza e affidabilità nel sistema di progettazione.
Quali controlli vengono utilizzati nella fusione di lingotti?
Nel processo di fusione dei lingotti7-9kg di stampi per lingotti piccoli, vengono impiegati diversi controlli per garantire sia la capacità che la qualità:
◢ Controllo della temperatura e dei prodotti chimici:La temperatura e la scienza della liquefazione sono fermamente controllate per tenere il passo con le qualità ideali del composito. Questo controllo è fondamentale per ottenere qualità e proprietà costanti del lingotto.
◢ Sistemi di colata precisi:I sistemi di colata automatizzati vengono utilizzati per distribuire uniformemente il metallo fuso negli stampi. Questi sistemi garantiscono un versamento accurato e controllato, riducendo al minimo le variazioni di peso e forma del lingotto.
◢ Movimentazione automatizzata degli stampi:Per inserire e rimuovere gli stampi dalla fonditrice vengono utilizzati trasportatori automatizzati o sistemi robotizzati. Questa informatizzazione migliora le competenze e riduce il rischio di errori umani nella cura del ciclo.
◢ Sequenze di raffreddamento programmate:Ciascuna lega ha requisiti di raffreddamento specifici per ottenere la velocità di solidificazione e la struttura desiderate. Vengono seguite sequenze di raffreddamento programmate per controllare il processo di raffreddamento, garantendo uniformità e consistenza nei lingotti solidificati.
◢ Specifiche di sformatura:La sformatura, il processo di eliminazione dei lingotti induriti dagli stampi, segue misure severe per evitare deformazioni o danni ai lingotti. Le corrette tecniche di sformatura aiutano a mantenere la forma e l'integrità dei lingotti.
◢ Estrazione del braccio robotico:I bracci meccanici vengono spesso utilizzati per estrarre in modo rapido e produttivo i lingotti solidificati dagli stampi. Le strutture meccaniche garantiscono un'estrazione precisa e affidabile, diminuendo il rischio di danni o distorsioni durante il ciclo di evacuazione.
◢ Ispezione dei sistemi di visione:I sistemi di visione vengono utilizzati per ispezionare le dimensioni e la qualità della superficie di ciascun lingotto. Questi sistemi utilizzano telecamere e algoritmi per verificare che i lingotti soddisfino tolleranze e standard di qualità specificati.
Implementando questi controlli, i processi automatizzati di colata di lingotti possono raggiungere capacità e uniformità ottimali, garantendo una produzione costante di lingotti di alta qualità che soddisfano le esigenze dei clienti.
Conclusione
Per7-9kg di stampi per lingotti piccoli, le dimensioni dello stampo intorno a 10x4x2 pollici sono tipiche per raggiungere la capacità target quando si considerano le leghe, i tassi di ritiro e i rapporti di progettazione. La capacità è progettata in base alla lega del lingotto, agli obiettivi di peso e ai requisiti di lavorazione. Con stampi ottimizzati e colata controllata, le fonderie possono produrre in modo efficiente lingotti di dimensioni corrette. Maggiori informazioni contattateci atech@huan-tai.org.
Riferimenti
1. Manuale ASM, Vol 15: Casting (2008).
2. Beeley, P. (2001) Tecnologia della fonderia. Butterworth-Heinemann.
3. Dantzig, J. e Rappaz, M. (2009). Solidificazione. EPFL Press.
4. Jones, D. e Bhadeshia, H. (1997). Colata di metallo. Enciclopedia dei materiali avanzati, 2, 1174-1182.
5. Rao, PN (2006). Tecnologia di produzione - Fonderia, formatura e saldatura. Tata McGraw Hill.
